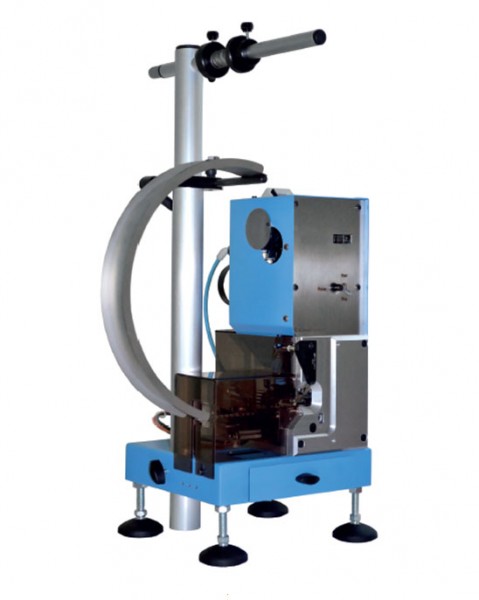

Pneumatický odizolovací a krimpovací stroj StripCrimp PP3+
Pneumatický stroj StripCrimp je vysoce spolehlivý odizolovací a krimpovací stroj určený pro zpracování kontaktů v pásu, řazených příčně i podélně. Může zpracovat tyto kontakty v rozsahu průřezů od 0,03 mm2 do 1,5 mm2 (AWG 32–16).
Stroj pracuje na principu lisu s lomenou pákou, t.j. horní a spodní část nástroje se pohybují proti sobě navzájem. Přesné odizolování a těsnící krimpovaný spoj (doložený zkušebním protokolem a výbrusem) zaručují nejvyšší míru kvality zpracování.
Další neobyčejná vlastnost stroje spočívá v rozměrech a malé váze. Umožňuje pružné nasazení stroje na různých pracovištích. Stroj je postaven na základě osvědčeného stroje Schleuniger PP3.
Další funkce:
- Spouštění sensorem zajišťuje bezchybnou obsluhu a vysoký pracovní rytmus
- Jako opce - sledování zalisovací síly
- Tvarové odizolovací nože pro nejmenší průřezy vodičů popřípadě tenkostěnné nebo tvrdé izolace
- Kompatibilní se všemi mechanickými nástroji Schleuniger PP3 (levé provedení) a pneumatickými nástroji KrimpSystems
Technické údaje:
průřez vodiče: 0,03–1,5 mm2 (AWG 32–16)
délka odizolování: max. 12 mm (0.48")
délka odpláštění příčný nástroj: min. 15 mm (0.59") (závisí na kontaktu)
délka odpláštění podélný nástroj: min. 11 mm (0.43") (závisí na kontaktu)
nastavení výšky krimpu: 0,04 mm (opce 0,02 mm)
max. šířka cívky: 190 mm (7.4")
max. průměr cívky: 750 mm (29.5") / (standard)
výkon: ca. 3 000 cyklů/h
stlačený vzduch: 4 – 6 bar
spotřeba vzduchu pro cyklus: 1,45 NL (5 bar)
hlučnost: < 75 dBA
opce:
- Sledování zalisovací síly ACO vč. softwaru WinCrimp
- Různé typy svěrek: povrch plasma, pro krátké odizol.
- Olejovač kontaktů
rozměry (d x š x v): 250 x 220 x 450 mm (9.9 x 8.7 x 17.7")
váha: 16 kg (35.2 lbs.)
CE-shoda: StripCrimp SC 30 plně odpovídá směrnicím EU pro stroje (mechanická bezpečnost).
důležitá poznámka: Ve sporných případech doporučujeme, abyste si Váš kabel nechali u nás ovzorkovat.
